CS231n-note-2

反向传播

计算图

根据链式法则进行反向传播，算出每个结点的梯度。

• max门：一个是1 一个是0
• 乘法门：梯度互换

梯度会在分支节点处累加

sigmod函数

$$\sigma(x) = \frac{1}{1+e^{-x}}$$

梯度为

$$\frac{d\sigma(x)}{dx}=(1-\sigma(x))\sigma(x)$$

雅可比矩阵

在向量分析中，雅可比矩阵是函数的一阶偏导数以一定方式排列成的矩阵，其行列式称为雅可比行列式。

假设F: Rn→Rm是一个从欧式n维空间转换到欧式m维空间的函数。这个函数F\由m个实函数组成: y1(x1,…,xn), …, ym(x1,…,xn)。这些函数的偏导数(如果存在)可以组成一个m行n列的矩阵, 这就是所谓的雅可比矩阵：

由球坐标系 到直角坐标系的转化由F函数给出 ：

此坐标变换的雅可比矩阵是

---

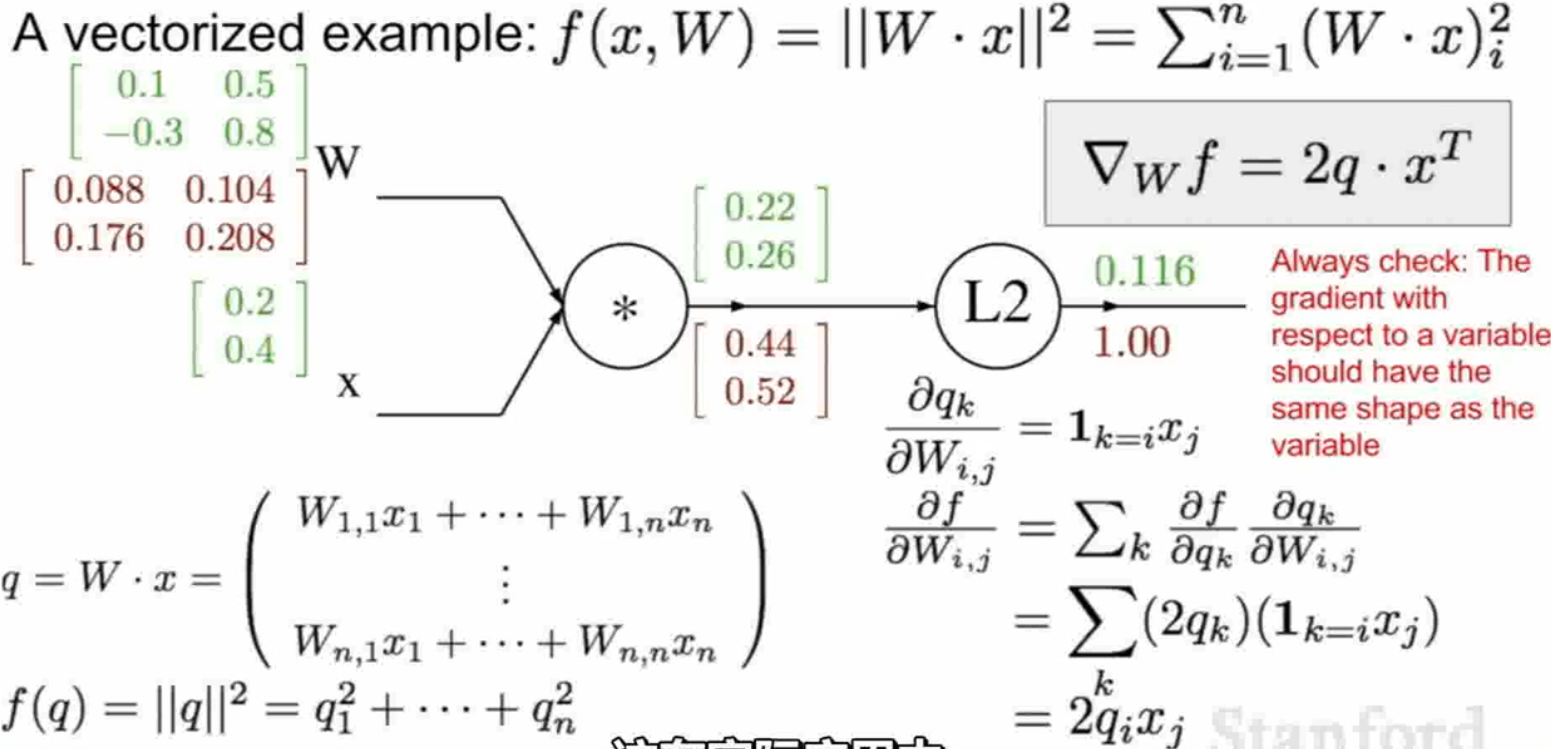

在实际的运用中，不用计算$4096*4096$的雅可比矩阵（如果输入向量为4096维）。

一般的雅可比矩阵为对角矩阵，只用算出每一个维度的梯度。

矩阵函数的梯度矩阵是其Jacobian矩阵的转置【Transposition】

构造神经网络

一个神经元前向传播的实例代码如下

class Neuron(object):
  # ...
  def forward(inputs):
    """ 假设输入和权重是1-D的numpy数组，偏差是一个数字 """
    cell_body_sum = np.sum(inputs * self.weights) + self.bias
    firing_rate = 1.0 / (1.0 + math.exp(-cell_body_sum)) # sigmoid激活函数
    return firing_rate

常用激活函数

每个激活函数（或非线性函数）的输入都是一个数字，然后对其进行某种固定的数学操作。

Sigmod

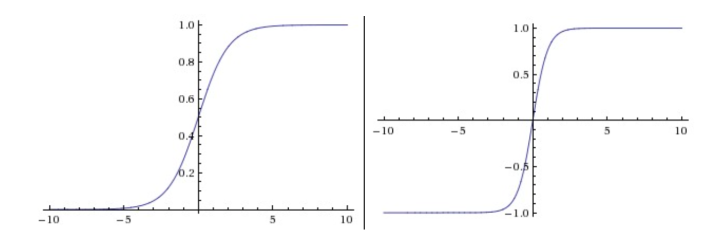

左边是Sigmoid非线性函数，将实数压缩到[0,1]之间。右边是tanh函数，将实数压缩到[-1,1]。

$$\sigma(x) = \frac{1}{1+e^{-x}}$$

它输入实数值并将其“挤压”到0到1范围内。更具体地说，很大的负数变成0，很大的正数变成1。在历史上，sigmoid函数非常常用，这是因为它对于神经元的激活频率有良好的解释：从完全不激活（0）到在求和后的最大频率处的完全饱和（saturated）的激活（1）。然而现在sigmoid函数已经不太受欢迎，实际很少使用了，这是因为它有两个主要缺点：

• Sigmoid函数饱和使梯度消失。sigmoid神经元有一个不好的特性，就是当神经元的激活在接近0或1处时会饱和：在这些区域，梯度几乎为0。回忆一下，在反向传播的时候，这个（局部）梯度将会与整个损失函数关于该门单元输出的梯度相乘。因此，如果局部梯度非常小，那么相乘的结果也会接近零，这会有效地“杀死”梯度，几乎就有没有信号通过神经元传到权重再到数据了。还有，为了防止饱和，必须对于权重矩阵初始化特别留意。比如，如果初始化权重过大，那么大多数神经元将会饱和，导致网络就几乎不学习了。

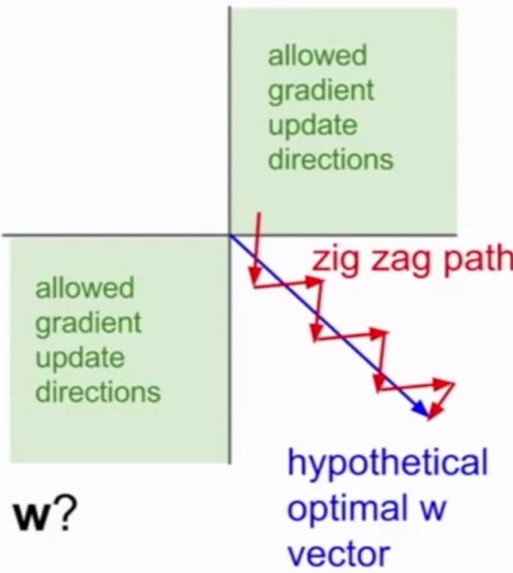

• Sigmoid函数的输出不是零中心的。这个性质并不是我们想要的，因为在神经网络后面层中的神经元得到的数据将不是零中心的。这一情况将影响梯度下降的运作，因为如果输入神经元的数据总是正数（比如在$f=w^T+b$中每个元素都$x>0$），那么关于$w$的梯度在反向传播的过程中，将会要么全部是正数，要么全部是负数（具体依整个表达式$f$而定)。这将会导致梯度下降权重更新时出现z字型的下降。然而，可以看到整个批量的数据的梯度被加起来后，对于权重的最终更新将会有不同的正负，这样就从一定程度上减轻了这个问题。因此，该问题相对于上面的神经元饱和问题来说只是个小麻烦，没有那么严重。

Tanh

$$tanh(x)=2\sigma(2x)-1$$

tanh非线性函数图像如上图右边所示。它将实数值压缩到[-1,1]之间。和sigmoid神经元一样，它也存在饱和问题，但是和sigmoid神经元不同的是，它的输出是零中心的。因此，在实际操作中，tanh非线性函数比sigmoid非线性函数更受欢迎。tanh神经元是一个简单放大的sigmoid神经元

ReLU

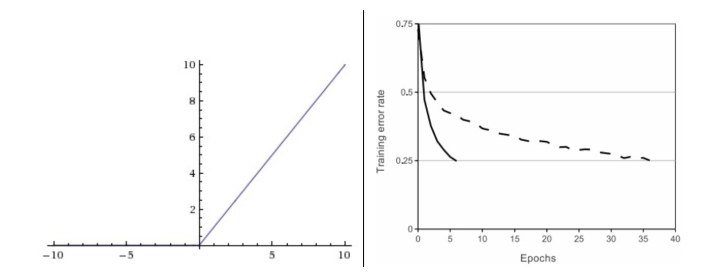

左边是ReLU（校正线性单元：Rectified Linear Unit）激活函数，当 $x=0$ 时函数值为0。当$x>0$时函数的斜率为1。

$$f(x) = max(0,x)$$

• 优点：相较于sigmoid和tanh函数，ReLU对于随机梯度下降的收敛有巨大的加速作用（ Krizhevsky 等的论文指出有6倍之多）。据称这是由它的线性，非饱和的公式导致的。(右图)

• 优点：sigmoid和tanh神经元含有指数运算等耗费计算资源的操作，而ReLU可以简单地通过对一个矩阵进行阈值计算得到。

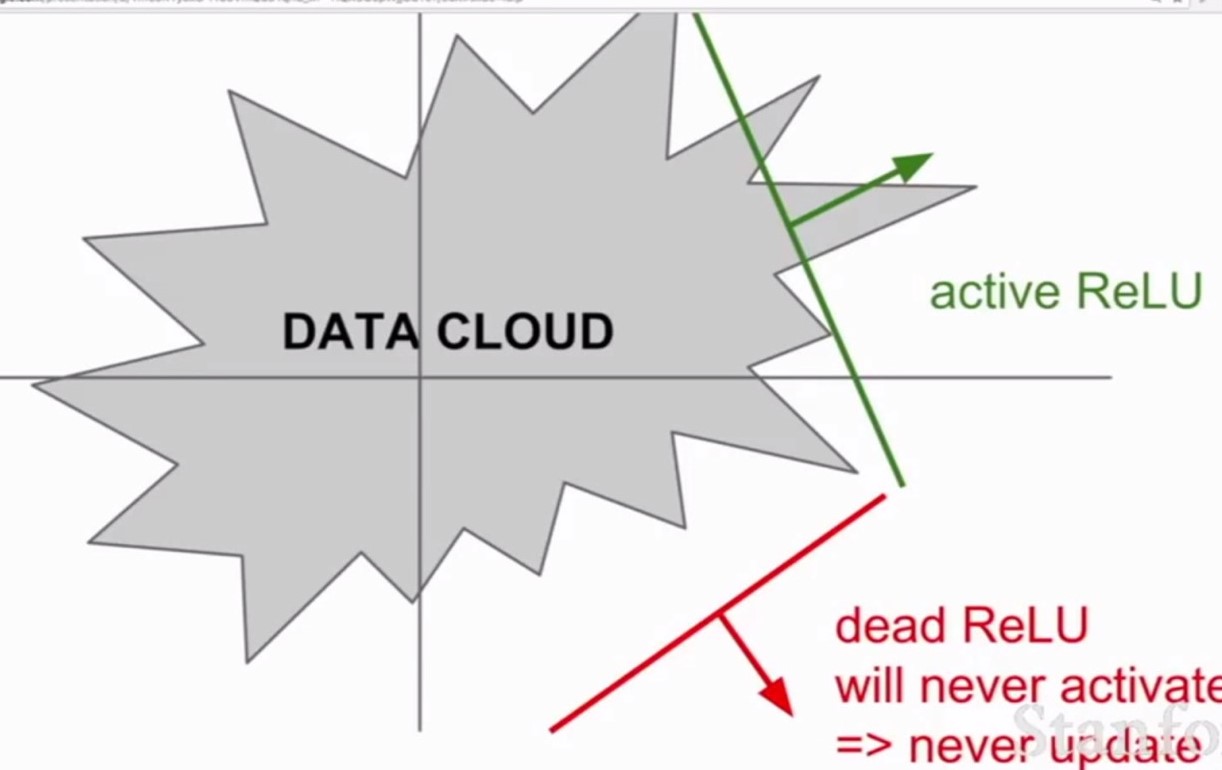

• 缺点：在训练的时候，ReLU单元比较脆弱并且可能“死掉”。举例来说，当一个很大的梯度流过ReLU的神经元的时候，可能会导致梯度更新到一种特别的状态，在这种状态下神经元将无法被其他任何数据点再次激活。如果这种情况发生，那么从此所以流过这个神经元的梯度将都变成0。也就是说，这个ReLU单元在训练中将不可逆转的死亡，因为这导致了数据多样化的丢失。例如，如果学习率设置得太高，可能会发现网络中40%的神经元都会死掉（在整个训练集中这些神经元都不会被激活）。通过合理设置学习率，这种情况的发生概率会降低。

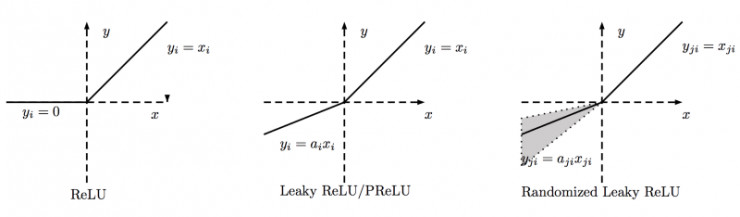

Leaky ReLU

$$f(x) = max(0.01x,x)$$

Leaky ReLU是为解决“ReLU死亡”问题的尝试。ReLU中当x<0时，函数值为0。而Leaky ReLU则是给出一个很小的负数梯度值，比如0.01。

Parametric Rectifier(PReLU)

$$f(x)=max(\alpha x,x)$$

$\alpha$可以作为反向传播训练的参数。

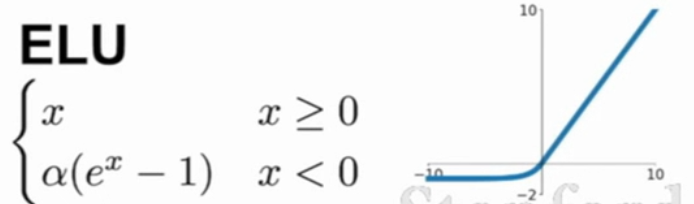

ELU

$$\left\{ \begin{aligned} x & & x\geq0\\ \alpha(e^x -1) & & x<0 \end{aligned} \right.$$

会获得均值接近0的输出。

Maxout

$$max(w_1^Tx+b_1,w_2^T+b_2)$$

ReLU和Leaky ReLU都是这个公式的特殊情况 。 这样Maxout神经元就拥有ReLU单元的所有优点（线性操作和不饱和），而没有它的缺点（死亡的ReLU单元）。然而和ReLU对比，它每个神经元的参数数量增加了一倍，这就导致整体参数的数量激增。

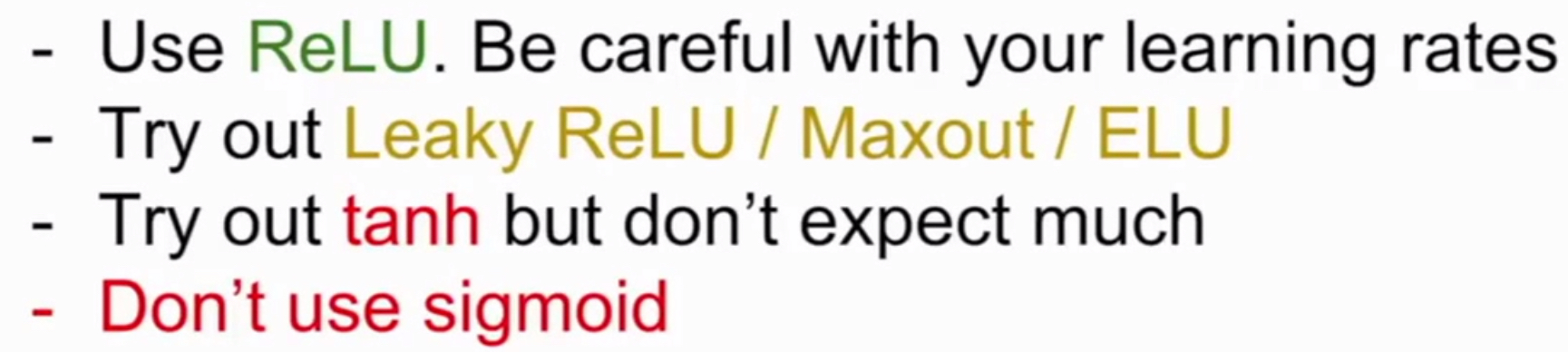

Summury
